一、产品介绍
TGK系列柜式空调机组为我公司积聚多年专业生产经验,综合国内外各名优产品之长处,为满足用户需要而开发的具有国内先进水平的空调机组,可实现对空气的加热、冷却、加湿、过滤净化等多种功能。广泛应用于宾馆、商场、机场、医院、写字楼等大中型公共建筑的舒适性空调和电子、纺织、化工、制药、食品等行业的工艺性空调。
TGK系列柜式空调机组不仅具有制冷供热性能优越、噪声低、高度薄、结构紧凑、重量轻、安装维护方便的优点,而且还可以配上调频或调压变速控制器,按四季不同工况与现场空调场合匹配进行变风量节能运行。因此特别适用于建筑物紧凑的各类空调工程场合使用。
二、产品特点
◆箱体:
箱体采用高密封性型材框架加装彩钢板制作的低热阻壁板组合而成。框架为铝合金型材骨架,壁板为聚氨酯整体发泡,导热系数为0.022w/m*°C。也可采用高倍聚乙烯壁板或玻璃棉壁板。该结构防锈耐蚀,美观耐用,箱体漏风率小。
◆风机:
采用低噪声高效率外转子离心风机,风机经精密动平衡校正,确保机组运行平稳,使之具有低噪声和较高全压的特点。
◆表冷器:
表冷器主体采用优质无缝紫铜管和高纯度铝箔,经先进的机械或液压涨管工艺使之紧密一体后经2.8MPa气压密封检漏测试,性能符合美国 ARI标准,保证了产品优越的性能和可靠的质量。
◆干式凝水盘:
精心设计的凝水盘和特厚内衬保温材料确保机组在恶劣环境工况下无凝露滴水。凝水盘微倾安装,有利于凝结水排放。同时凝结水管按非满流状态计算,排放能力为机组正常运行时排放量的5倍以上。凝结水的及时排放减少了凝水盘的“触水”时间,即有利于减轻凝水盘的腐蚀又避免凝水盘滋长细菌,保证了室内空气品质。
◆空气过滤器:
特别设计的专用板式过滤器可任意从机组左右、上下方便地抽出,所以特别适用于空间紧凑场合的维护清洗。滤料可采用锦纶凹凸网或无纺布材质。

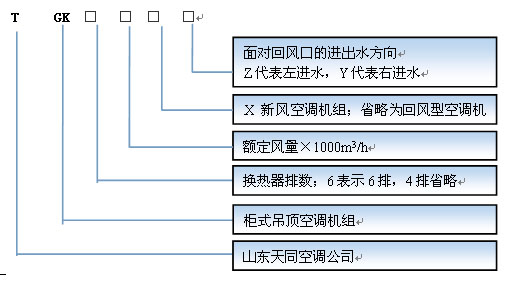

三、产品型号编制说明
四、主要技术参数
型式 |
机组型号
TGK |
风量
m3/h |
4排 |
6排 |
电机功率
kW |
机外噪音
dB(A) |
制冷量kW |
显热量kW |
制热量kW |
余压Pa |
水量L/min |
水阻KPa |
制冷量kW |
显热量kW |
制热量kW |
余压Pa |
水量L/min |
水阻KPa |
吊顶式空调机组 |
1.5 |
1500 |
8.5 |
6.5 |
15.5 |
110 |
23 |
3 |
11.7 |
7.8 |
19.5 |
90 |
34 |
8 |
0.25 |
52 |
2 |
2000 |
9.2 |
7.9 |
18.8 |
100 |
27 |
4 |
14.5 |
9.8 |
24.5 |
70 |
40 |
12 |
0.25 |
52 |
2.5 |
2500 |
13.5 |
10.5 |
25.5 |
270 |
38 |
9 |
19 |
12.8 |
31.5 |
230 |
54 |
24 |
0.45 |
54 |
3 |
3000 |
14.5 |
12 |
28.5 |
220 |
41 |
10 |
21.5 |
14.5 |
36.5 |
170 |
61 |
29 |
0.55 |
55 |
4 |
4000 |
22 |
18 |
41.5 |
170 |
63 |
28 |
28 |
19.5 |
48.5 |
130 |
81 |
13 |
2×0.32 |
56 |
5 |
5000 |
27 |
21.5 |
51 |
270 |
78 |
46 |
35 |
24.5 |
60.5 |
230 |
101 |
21 |
2×0.45 |
56 |
6 |
6000 |
28.5 |
23.5 |
57 |
220 |
82 |
11 |
42.5 |
29.5 |
72.5 |
170 |
122 |
32 |
2×0.55 |
58 |
7 |
7000 |
36 |
28.9 |
69.5 |
270 |
103 |
14 |
52.5 |
35.5 |
87 |
230 |
151 |
38 |
3×0.45 |
60 |
8 |
8000 |
41.5 |
33.5 |
80 |
220 |
119 |
12 |
61.5 |
40.7 |
102.5 |
170 |
177 |
35 |
3×0.55 |
58 |
10 |
10000 |
55 |
42.5 |
103 |
270 |
158 |
22 |
78 |
52 |
126.5 |
230 |
223 |
60 |
2×1.1 |
60 |
12 |
12000 |
66.5 |
49 |
116 |
300 |
172 |
15 |
87.5 |
60 |
143 |
250 |
259 |
41 |
2×1.5 |
60 |
回风工况:
制冷工况:进风干球温度:27℃;进风湿球温度19.5℃;冷冻水入口温度:7℃。制热工况:进风温度:15℃;热水入口温度60℃。 |
型式 |
机组型号
TGKX |
风量
m3/h |
4排 |
6排 |
电机功率
kW |
机外噪音
dB(A) |
制冷量kW |
显热量kW |
制热量kW |
余压Pa |
水量L/min |
水阻KPa |
制冷量kW |
显热量kW |
制热量kW |
余压Pa |
水量L/min |
水阻KPa |
吊顶式空调机组 |
1.5 |
1500 |
20 |
8.8 |
20.5 |
110 |
57 |
15 |
26 |
11 |
23.8 |
90 |
74 |
34 |
0.25 |
52 |
2 |
2000 |
23.7 |
10.7 |
25.3 |
100 |
68 |
20 |
32.5 |
13.7 |
30.5 |
70 |
92 |
49 |
0.25 |
52 |
2.5 |
2500 |
32.5 |
14.5 |
32.8 |
270 |
92 |
41 |
38.9 |
16.5 |
37.8 |
230 |
112 |
18 |
0.45 |
54 |
3 |
3000 |
35.5 |
16 |
37.5 |
220 |
102 |
47 |
43.9 |
18.9 |
46.8 |
170 |
126 |
20 |
0.55 |
55 |
4 |
4000 |
47.5 |
21.5 |
51.5 |
170 |
136 |
20 |
64.5 |
27.5 |
61.5 |
130 |
184 |
48 |
2×0.32 |
56 |
5 |
5000 |
59 |
26.7 |
62.9 |
270 |
170 |
32 |
76 |
32.5 |
75.5 |
230 |
219 |
30 |
2×0.45 |
56 |
6 |
6000 |
71.5 |
32 |
75 |
220 |
205 |
49 |
92.5 |
39.4 |
89 |
170 |
265 |
46 |
2×0.55 |
58 |
7 |
7000 |
88.2 |
39.5 |
90.8 |
270 |
254 |
53 |
112 |
47.7 |
106.5 |
230 |
322 |
46 |
3×0.45 |
60 |
8 |
8000 |
102.5 |
45.5 |
104.5 |
220 |
294 |
53 |
129 |
55 |
122 |
170 |
371 |
46 |
3×0.55 |
58 |
10 |
10000 |
117.5 |
53 |
126.5 |
270 |
338 |
15 |
165 |
70.5 |
153.5 |
230 |
474 |
79 |
2×1.1 |
60 |
12 |
12000 |
149 |
67 |
155 |
300 |
429 |
53 |
191.5 |
81 |
181.5 |
250 |
550 |
45 |
2×1.5 |
60 |
全新风工况:
制冷工况:进风干球温度:35℃;进风湿球温度28℃;冷冻水入口温度:7℃。制热工况:进风温度:7℃;热水入口温度60℃。 |
五、吊顶机组外形及安装尺寸
尺寸
型号 |
A |
B |
J |
C |
K1 |
K2 |
L2 |
P |
D |
E |
F |
H |
L1 |
Q |
φ |
G |
重量kg |
DN |
4排 |
6排 |
4排 |
6排 |
吊顶式空调机组 |
1.5 |
840 |
|
|
420 |
300 |
150 |
680 |
806 |
145 |
970 |
300 |
560 |
340 |
1080 |
40 |
99 |
164 |
90 |
96 |
2 |
840 |
|
|
420 |
300 |
150 |
680 |
806 |
145 |
970 |
300 |
560 |
340 |
1080 |
40 |
90 |
96 |
2.5 |
1040 |
|
|
520 |
300 |
150 |
880 |
1006 |
145 |
970 |
300 |
560 |
340 |
1080 |
40 |
129 |
150 |
3 |
1040 |
|
|
520 |
330 |
150 |
880 |
1006 |
145 |
970 |
300 |
580 |
340 |
1080 |
40 |
149 |
169 |
4 |
1640 |
600 |
|
320 |
300 |
150 |
1080 |
1206 |
145 |
970 |
300 |
560 |
340 |
1080 |
40 |
154 |
179 |
5 |
1840 |
700 |
|
470 |
300 |
150 |
1480 |
1606 |
145 |
1000 |
300 |
580 |
340 |
1080 |
40 |
183 |
208 |
6 |
1990 |
800 |
|
520 |
330 |
150 |
1680 |
1706 |
145 |
1050 |
300 |
580 |
340 |
1080 |
40 |
196 |
226 |
7 |
1990 |
650 |
650 |
345 |
300 |
150 |
1830 |
1956 |
145 |
1050 |
300 |
580 |
340 |
1080 |
40 |
208 |
256 |
8 |
1990 |
600 |
650 |
395 |
330 |
150 |
1830 |
1956 |
160 |
1140 |
450 |
710 |
490 |
1150 |
50 |
232 |
307 |
10 |
2240 |
730 |
730 |
390 |
416 |
205 |
2080 |
2206 |
160 |
1200 |
450 |
730 |
490 |
1150 |
50 |
272 |
316 |
12 |
2600 |
730 |
730 |
410 |
380 |
297 |
2440 |
2540 |
160 |
1200 |
488 |
780 |
560 |
1150 |
50 |
300 |
370 |
六、机组的安装
1、吊顶式空调机组应水平安装于吊顶夹层内,冷凝水管侧允许偏低千分之五,但不允许偏高,以保证冷凝水的顺利排放。机组四周应留有充分的安装于维修空间。
2、与机组连接的冷凝水排放须设有水封,且水封要有足够的高度。
3、表冷器接水管为下进上出,在进水口处应加装截止阀、过滤器、软连接。
4、机组的进出风口与风道应用软管连接。与机组连接的风道和水管须有单独支撑,重量不得由机组承受。
5、机组供电电源为380V、50Hz。电源符合要求方可与电机相连,接通电源后,应检查风机转向是否正确,如反转,应停机将电源相序改变。
6、风机电机应有良好的接地,另须有过载,过热、缺项等其他可靠保护。
七、机组的运行及维护
1、机组的冷媒为低温冷冻水(5~7℃),热媒为热水(40~60℃),水质应为软化水,冷热水在换热器内的流速宜调节至0.6~1.5m/s,其工作压力不超过1.6Mpa。
2、机组出水管装有排气阀,首次运行及冷热转换前须打开放气阀,排净换热器及管路内的空气,以免影响换热效果。
3、冬季严寒地区全新风机组开机制热时,应先启动水泵,然后打开新风阀;停机时应先关闭新风阀,最后关闭水泵。
4、机组在冬季长期不用时,应将盘管内存水排空,并用空气吹干,如存水不能吹干净,应在管内加防冻液。如机组在冬季段时间暂时不运行,应保证管内有热水循环,以防锈、防冻。除冬季外,换热器在其他季节停用时,也应将换热器充满水,以减少侵蚀。
5、过滤器应定期清洗,以保证机组使用效果,如发现风量减小,一般为过滤器积尘过多所致。
6、机组运行一个月后,应检查吊装紧固螺栓有无松动现象。
7、机组运行二至三年后,应进行全面保养,清楚换热器管内水垢,用压缩空气或水清洗换热器翅片。风机,电机等润滑部位应定期加注润滑油。
8、机组应有专人管理,运行中应定期检查机组的运行情况,发现异常应及时排除。
产品技术不断进步,参数变更恕不另行通知,欢迎来电垂询公司最新产品资料。
