一、产品概述
TWY型自动稳压补水装置是在引进国内外先进技术的基础上生产的新型设备,该设备专用于采暖系统、空调系统的稳压补水。其显著特点:具有稳压、膨胀、超压自动泄压、补水、排气等多种功能,是囊式落地膨胀水箱的更新换代产品。
二、工作原理
自动稳压补水装置利用气体的可压缩性进行工作。它主要由囊式稳压罐、水泵、压力开关、控制箱、安全阀、底座,以及连接管路等组成。当系统内温度升高时水的体积增大,系统压力增大,这时会有部分水进入囊式稳压罐的胶囊中,胶囊膨胀会压缩罐内的气体,直到系统的压力和罐内的压力达到平衡为止。当系统中水的体积减小,系统压力降低时,罐内的气体膨胀将囊中的水压回系统。如果这些补水量仍不能满足系统需要水量,水泵启动补水。水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。电接点压力表有两个设稳压力点,一个是水泵启动压力P1,一个是水泵停止压力P2,P1、P2分别是系统最低稳压点及最高工作压力。当通过囊式稳压罐补水后系统压力仍达不到P1时,控制箱控制水泵开启向系统补水,当补到系统压力和罐内压力大于P2时,水泵停止。
三、产品特点
1、一次充气可保证长期使用。
2、具有稳压、补水、排气、排水功能。
3、罐体内气水不接触,保证水质不受污染,且不腐蚀罐体,使用寿命长。
4、能消除管网中的水锤及噪音。
5、设备调试合格,投入运行后,不用设专人值班,可实现无人值守。
四、产品优势
※ 节约占地
普通落地式膨胀水箱靠胶囊的伸缩来容纳系统的膨胀水量,罐体可利用有效容积仅为罐体总容积的20—30%,因此罐体较为庞大,而TWY型自动稳压补水装置采用特殊技术措施,可使系统的绝大部分膨胀量均贮存于隔离的膨胀器中,从而可使稳压器与膨胀水箱相比容积大为缩小,体积利用率可达80%以上,因此整机体积、高度均大为缩小,可节约占地50~60%,不但便于设备布置、安装,也充分体现了现代建筑业寸地寸金的理念。
※ 安全可靠
本产品采用先进的自动控制设计系统,具有完美的过载、短路、过压、欠压、缺相、过流、短路及双泵交替运行和事故漏水双泵同时运行、低水位保护功能,防压力不稳误动作功能等,可确保装置安全稳定运行。对多台水泵均能可靠的实现软启动,减小对电网和管网的冲击。
※安装方便
普通落地式膨胀水箱一般散件运输,现场组装,安装难度增加,设备可靠性差,而本产品整机出厂,现场仅需接好进出水口和电源即可使用,简单快捷。
※远程控制
机组控制柜可与楼宇自控系统连接,远程控制补水泵的启停,并通过每台补水泵出口设置的水流开关(根据安装需要配备),检测补水泵的运行状态。

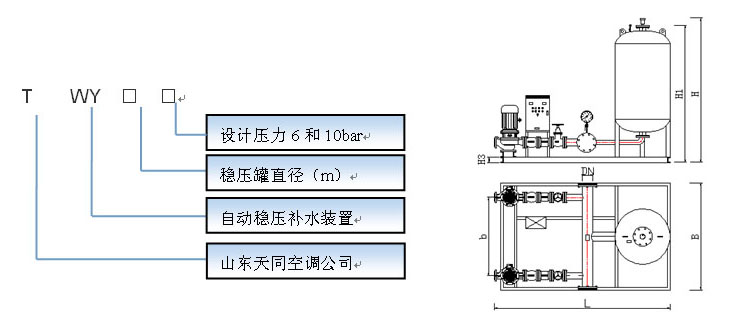

五、产品型号编制说明
六、设备尺寸
型号 |
TWY 0.4 |
TWY 0.6 |
TWY0.8 |
TWY1.0 |
TWY1.2 |
TWY1.4 |
TWY1.6 |
TWY2.0 |
稳压罐直径 mm |
400 |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
2000 |
H mm |
1950 |
2200 |
2640 |
2900 |
3300 |
3400 |
3700 |
3900 |
H1 mm |
1680 |
1930 |
2370 |
2630 |
3030 |
3130 |
3510 |
3720 |
H3 mm |
80 |
80 |
100 |
100 |
100 |
100 |
100 |
100 |
L mm |
1500 |
1850 |
2300 |
2800 |
3000 |
3400 |
4000 |
4500 |
B mm |
750 |
750 |
950 |
1100 |
1300 |
1500 |
1800 |
2000 |
b mm |
400 |
400 |
600 |
700 |
800 |
1000 |
1200 |
1400 |
DN |
40 |
50 |
65 |
80 |
100 |
100 |
125 |
125 |
七、设备技术参数
名称 |
TWY0.4 |
TWY0.6 |
TWY0.8 |
TWY1.0 |
TWY1.2 |
TWY1.4 |
TWY1.6 |
TWY2.0 |
设计压力 bar |
6 |
10 |
总容积 m3 |
0.2 |
0.35 |
0.85 |
1.56 |
2.65 |
3.61 |
4.95 |
9.23 |
调节容积 m3 |
0.06 |
0.125 |
0.26 |
0.5 |
0.8 |
1.35 |
1.95 |
3.65 |
采暖面积 m2×1000 |
0.6~2 |
1~3 |
3~5 |
5~10 |
10~15 |
15~20 |
20~40 |
40~80 |
空调面积 m2×1000 |
~2 |
2.5~7 |
8~15 |
16~25 |
26~45 |
46~60 |
100~110 |
170~200 |
系统总容积 m3 |
0.5-3 |
4~8 |
10~18 |
18~30 |
30~50 |
50~70 |
120~130 |
200~240 |
水泵台数 台 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
水泵扬程 m |
10~40 |
15~50 |
15~50 |
12~50 |
10~85 |
10~85 |
10~85 |
10~85 |
设备流量 m3/h |
1~10 |
2~16 |
2~16 |
4~32 |
5~60 |
5~60 |
10~90 |
10~90 |
单台水泵功率kW |
0.75~3 |
1.1~5.5 |
1.1~5.5 |
1.1~7.5 |
1.1~22 |
1.1~22 |
2.2~30 |
2.2~30 |
八、选型说明
1、根据闭式系统补水量及设计压力选择产品型号,根据楼高选择补水泵扬程。本产品设计压力有6bar和10bar两种型号,如需其它设计压力的产品需另行说明,可以定做。
2、设备默认配置为一罐两泵,也可根据需要配置一罐一泵、一罐三泵、两罐三泵,变频水泵等。
3、本产品出厂配有控制柜、压力控制器、水泵出口阀门、底座、管组、排气阀。
4、根据安装空间,公司可以按尺寸要求定做。
5、TWY0.6~1.4系列的产品水泵和稳压罐安装在同一底座上;型号为TWY1.6~2.0的产品由于装配尺寸太大,水泵、管路系统和稳压罐分为两部分,水泵单独做底座。
6、选型案例:
已知:水的体积增加量系数为2.89%,每kW主机负荷的水容量估计值为12L ;
案例:某居民小区空调系统主机负荷为2040kW,系统水容量估计=2040kW×12L/kW=24480L,系统体积膨胀量=24480×2.89%=707L,所以:罐体的总容积≥0.707m3 ,可选择型号为TWY0.8的定压补水装置,该设备稳压罐的总容积为0.85m3。
九、安装注意事项
1、该设备使用时,水温不大于95℃,泵房应有良好的通风条件,冬季室温不得低于0℃,以保证设备正常运转。
2、机组与墙面或其它设备之间应留有不小于0.7m的间距,溢流及排空管均接至地沟处。
3、电控柜应远离腐蚀性气体、破坏绝缘、可燃物、易爆物、多粉尘的场合。并注意避免在潮湿的环境中运行。
4、 安装基础平整,四周有排水沟,无积水。
5、 室外置放的设备应对管道作防冻、防淋、保暖等措施,控制柜及水泵电机应避免阳光直射。
6、日常监护和保养的重点:
1) 电接点压力表:除了法定的压力表检验之外,经常观察对比隔膜罐上的压力表与电接点压力表,两表压力值误差是否在允许范围内。
2) 安全阀:在设定的最高压力值时,安全阀是否打开泄压。
3) 尽可能做到一年一次对隔膜罐进行清洗。
7、设备调试合格,投入运行后,可不设专人值班,但需要定期巡检。
产品技术不断进步,参数变更恕不另行通知,欢迎来电垂询公司最新产品资料。
