一、产品概述：
天同TRHS系列全自动软化水设备是在国产机械式软化水设备的基础上经过逐步提升，吸收了进口阀的负压吸盐补水的特点，集成了电磁阀、平面多路阀、微电脑控制器、吸盐射流器、盐水流量变送器、软水流量变送器等部件，所有零件已采取模具化制作，阀体材质采用高强度工程塑料注塑成型，阀内采取陶瓷密封，控制器已采取液晶屏中文人性化显示和操作，尤其是盐水流量变送器和软水流量变送器的采用，只要在出厂时按原水硬度设定好相应运行参数，能够始终保证设备的稳定运行，保证软化水质和低盐耗。
二、工作原理：
由于水的硬度主要由钙、镁形成及表示，故一般采用阳离子交换树脂(软水器)，将水中的Ca2+、Mg2+（形成水垢的主要成份）置换出来，随着树脂内Ca2+、Mg2+的增加，树脂去除Ca2+、Mg2+的效能逐渐降低。
当树脂吸收一定量的钙镁离子之后，就必须进行再生，再生过程就是用盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子再置换出来，随再生废液排出罐外，树脂就又恢复了软化交换功能。
钠离子交换软化处理的原理是将原水通过钠型阳离子交换树脂，使水中的硬度成分Ca2+、Mg2+与树脂中的Na+相交换，从而吸附水中的Ca2+、Mg2+，使水得到软化。
三、工艺流程及简要介绍：
一般控制阀的运行流程为：运行、反洗、吸盐、慢洗、盐箱补水、正洗。
工作(有时叫做产水，下同)、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中，全自动软化水设备会增加盐水重注过程)。
反洗：工作一段时间后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子交换树脂才能完全曝露出来，再生的效果才能得到保证。
吸盐(再生)：即将盐水注入树脂罐体的过程，传统设备是采用盐泵将盐水注入，全自动的设备是采用专用的内置喷射器将盐水吸入(只要进水有一定的压力即可)。
慢冲洗(置换)：在用盐水流过树脂以后，用原水以同样的流速慢慢将树脂中的盐全部冲洗干净的过程。
快冲洗：为了将残留的盐彻底冲洗干净，要采用与实际工作接近的流速，用原水对树脂进行冲洗，这个过程的最后出水应为达标的软水。
四、产品特点：
1、全新的微电脑控制器控制设备自动进行供水，反冲洗，吸盐，再生，正洗过程，可实现无人管理。
2、连续稳定的供水可定时，定时或定流量自动再生，确保生产高品质软化水。
3、合理紧凑的结构，一体化的交换罐和控制阀，节省安装空间，进一步提高运行可靠性。
4、多功能盐水系统可自动溶盐、吸盐、调节盐液的液位，确保可靠地自动再生。
5、均匀的布水系统可提供罐体内均匀的水流，确保高效的利用树脂，防止树脂流失。
6、能源消耗低：自用水量<产水量的3%，盐耗<100克/mol,电耗10W～40W，耗电量相当于机械式软化水设备的3%。
7、灵活的设计选型可选时间、流量控制方式；一用一备，交替再生；双罐连续供水等运行方式；。
五、技术指标及工作要求：
入口水压：0.18～0.6Mpa 工作温度:5～45℃
原水硬度：≤8mmol/L 操作方式：手动/自动
出水硬度：≤0.03mmol/L 再生剂：Nacl(大颗粒工业用盐)
再生方式：逆流再生 交换剂：001×7强酸性阳离子交换树脂
控制方式：时间/流量 工作电源：220V/50Hz

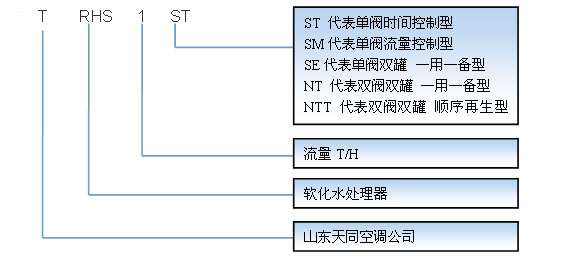

六、型号说明：
七、应用范围：
天同TRHS全自动软化水处理器：可广泛应用于蒸汽锅炉、热水锅炉、交换器、蒸发冷凝器、空调、直燃机等系统的补给水的软化。还可用于宾馆、饭店、写字楼、公寓等生活用水的处理及食品、饮料、酿酒、洗衣、印染、化工、医药等行业的软化水处理。
八、安装要求
a、 全自动软化水处理器应安装在牢固的水泥平台上，附近应设有排水沟；
b、 盐罐的安放应靠近树脂罐，并尽量缩短吸盐管的长度；
c、 环境温度不能低于2℃或高于45℃；
d、 软水器与加热设备直接相连时，应保持3 米以上的管段并安装单向阀；
e、 要便于再生剂的补充；
f、尽量缩短排水管的连接长度，减少弯度，控制阀距排水沟距离不超过6 米；
g、排水管与排水道连接时，必须使排水管与排水道的水面距离保持一定的空间，防止污水可能被虹吸返回软水器，排水管道中不得安装各类阀门；
h、各种管道都必须设独立支架，不允许将管道的重力、应力传给控制阀；
l、 设备附近应当留有操作及维修空间。
九、全自动软化水设备选型表：
|
单阀单罐时间/流量控制型 |
|
型号 |
流量
m³/h |
树脂交换罐
D×H |
再生交换罐
D×H |
进出水
口径DN |
树脂量
（Kg） |
安装空间
长*宽*高 |
|
TRHS0.5 ST/SM |
0.5 |
Φ200×900 |
Φ330×700×1 |
20 |
20 |
1×1×2 |
|
TRHS1 ST/SM |
1 |
Φ250×900 |
Φ330×700×1 |
20 |
30 |
1×1×2 |
|
TRHS2 ST/SM |
2 |
Φ300×1400 |
Φ400×880×1 |
20 |
45 |
1×1×2.5 |
|
TRHS3 ST/SM |
3 |
Φ350×1650 |
Φ530×1000×1 |
20 |
60 |
1.5×1×2.5 |
|
TRHS4 ST/SM |
4 |
Φ400×1650 |
Φ530×1000×1 |
25 |
80 |
1.5×1×2.5 |
|
TRHS6 ST/SM |
6 |
Φ500×1750 |
Φ530×1000×1 |
25 |
150 |
2×1.5×3 |
|
TRHS8 ST/SM |
8 |
Φ600×1850 |
Φ610×1160×1 |
40 |
250 |
2×1.5×3 |
|
TRHS12 ST/SM |
12 |
Φ750×1850 |
Φ750×1180×1 |
40 |
350 |
2.5×1.5×3 |
|
TRHS15 ST/SM |
15 |
Φ900×2200 |
Φ1000×1200×1 |
50 |
600 |
3×2×3.5 |
|
TRHS25 ST/SM |
25 |
Φ1000×2200 |
Φ1250×1520×1 |
50 |
700 |
3×2×3.5 |
|
TRHS30 ST/SM |
30 |
Φ1200×2200 |
Φ1300×1650×1 |
80 |
1000 |
3.5×2×4 |
|
TRHS35 ST/SM |
35 |
Φ1200×2400 |
Φ1300×1650×1 |
80 |
1200 |
3.5×2×4 |
|
单阀双罐一用一备型 |
|
TRHS1 SE |
1 |
Φ250×900 |
Φ330×700×1 |
20 |
60 |
1.5×1×2 |
|
TRHS2 SE |
2 |
Φ300×1400 |
Φ400×880×1 |
20 |
90 |
2×2×2.5 |
|
TRHS3 SE |
3 |
Φ350×1650 |
Φ530×1000×1 |
20 |
120 |
2×2×2.5 |
|
TRHS4 SE |
4 |
Φ400×1650 |
Φ530×1000×1 |
25 |
160 |
3×2×3.5 |
|
TRHS8 SE |
8 |
Φ600×1850 |
Φ610×1160×1 |
40 |
400 |
3×2×3.5 |
|
双阀双罐一用一备型 |
|
TRHS8 NT |
8 |
Φ750×1850 |
Φ750×1180×2 |
40 |
500 |
3×2×3 |
|
TRHS12 NT |
12 |
Φ750×1850 |
Φ750×1180×2 |
50 |
700 |
3.5×2×3 |
|
TRHS15 NT |
15 |
Φ900×2200 |
Φ1000×1200×1 |
50 |
1200 |
4.5×2×3 |
|
TRHS25 NT |
25 |
Φ1000×2200 |
Φ1250×1520×1 |
50 |
1400 |
4.5×2×3 |
|
TRHS30 NT |
30 |
Φ1200×2200 |
Φ1300×1650×1 |
80 |
2000 |
6×2.5×3 |
|
TRHS35 NT |
35 |
Φ1200×2400 |
Φ1300×1650×1 |
80 |
2400 |
6×2.5×3 |
|
双阀双罐同时运行顺序再生型 |
|
TRHS15 NTT |
15 |
Φ750×1850 |
Φ750×1180×2 |
65 |
500 |
3×2×3 |
|
TRHS25 NTT |
25 |
Φ750×1850 |
Φ750×1180×2 |
65 |
700 |
3.5×2×3 |
|
TRHS30 NTT |
30 |
Φ900×2200 |
Φ1000×1200×1 |
80 |
1200 |
4.5×2×3 |
|
TRHS50 NTT |
50 |
Φ1000×2200 |
Φ1250×1520×1 |
80 |
1400 |
4.5×2×3 |
|
TRHS60 NTT |
60 |
Φ1200×2200 |
Φ1300×1650×1 |
100 |
2000 |
6×2.5×3 |
|
TRHS70 NTT |
70 |
Φ1200×2400 |
Φ1300×1650×1 |
100 |
2400 |
6×2.5×3 |
产品技术不断进步，参数变更恕不另行通知，欢迎来电垂询公司最新产品资料。
