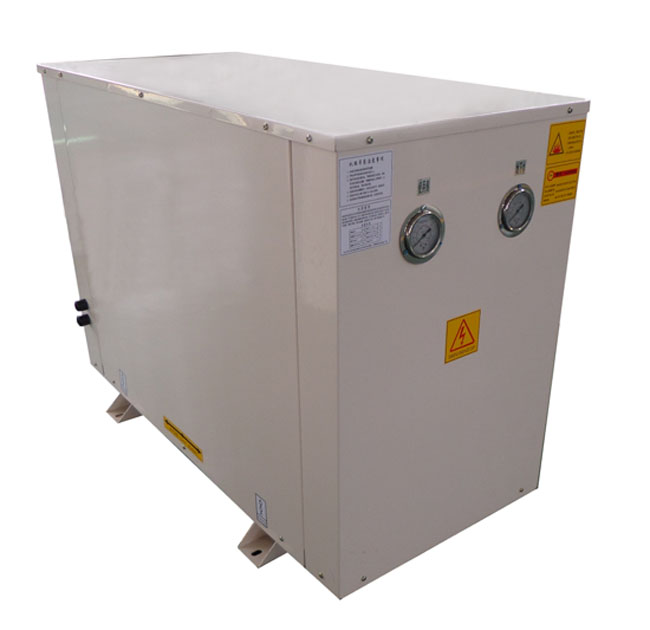

一、水力模块的原理及应用
1、水力模块可用于地源热泵、空气源热泵、热泵热水器等中央空调水系统冷媒水、冷却水、卫生热水循环输送,配备泵组、阀组、自动补水、安全组件、系统清洗排污组件及控制元件等,系统内有不锈钢管、PPR管或镀锌管连接而成。
2、水力模块可实现根据末端需求自动调整水泵运行频率,单双泵自动切换、具备电源保护、相序保护、热保护、缺水自动保护、高温低温保护、高压低压保护等安全功能。
3、运用了水力系统模块化整合设计方案,是一个完全预制成套经过严格监控生产的产品。水力模块在具有节能环保、节省时间和投资、提高工程质量的同时,还兼备运用灵活、安装快捷等特点,是工业、商业及民用建筑等水系统输配的******选择。
二、水力模块的主要特点
1、系统整合、节省空间
水力模块集水泵,阀门,安全组件,自动补水,旁通补水,系统清洗排污组件及控制一体,屏弃原有复杂的机房和繁琐的控制系统,紧凑型设计,单台机组占地面积仅1-2m2。
2、安装快捷、节约成本
水力模块一台机组等于一个机房的功能,把2天以上的机房施工缩短为2个小时的机组安装,节约了70%以上施工的时间和材料成本。
3、方便管理,维护简单
水力模块原有分散式组合的各种部件与设备在机房内敞开,现在整合在一台封闭式机组中,减少人为和环境对设备的损伤,设备使用的使用的寿命提高40%以上,同时减少了维护和检修的成本。
4、专业设计,品质保证
水力模块的核心部件经过专业的精选设计,并经过严格的测试与调试,机组内管路全部采用不锈钢管、PPR管、镀锌管或铜材质,确保整机性能的优良可靠。
5、智能控制、安全可靠
水力模块系统可与主机和室内末端进行联控通讯,智能控制可实现季节自动切换的功能,运行过程实时监控,提高了整个工程系统运行的稳定性,比传统分布式机房节能30%以上。
6、延长使用寿命
水系统的各元部件在水力模块内部,避免日晒雨淋和油烟灰尘等其他外部因素的导致的障碍,延长产品的使用寿命和增强设备的稳定性。
7、降低噪音
水力模块的箱体内壁粘贴吸音材料,降低设备的噪音。
三、 水力模块系统配件
※空调循环泵/热水侧水泵:
从主机到空调未端的冷、热水的输送动力源;生活热水热量输送动力源。
※地源侧循环泵:
冷、热源水的输送动力源。
※膨胀罐:
当空调水系统采用闭式环路循环时,为给于系统中存水因温度变化而引起的体积膨胀余地并有利于系统内空气地排除,应该在管路系统上连接膨胀罐,同时在水系统中,膨胀罐还兼做定压水箱用。
※自动补水阀:
自动补水阀是减压阀、过滤器、截止阀和止回阀的组合体,可以保持系统压力在一个稳定值,当压力降低时,阀门会自动打开,向系统补水,达到设定压力后,阀门自动关闭,阀内的自带过滤器,可以避免杂质的流入,阀内内置止回阀,可以防止加热系统的热水回流到冷水管路,即使入口压力改变,调压器能保持出口压力的稳定。在紧急情况下或维修系统, 自动补水阀配备手动截止阀,可关闭补水水源。可垂直或水平安装但不可倒置,即塑料旋钮不能在上部,有箭头一侧为进水端。
※安全阀:
专用于空调系统,当系统压力超过设定值能自动泄压,保护管路其他元件免受超压危害。
※水泵出水压力表:
通过其值检测水泵之运行状况是否正常, 同时还可以反馈水系统是否运行正常。
※水过滤器:
装于水泵入口,用于过滤系统安装过程中的残留的杂质,防止带入水泵或空调蒸发器内。
※止回阀:
防止水泵停机,水倒流而产生的水锤。
四、 水力模块和传统机房的比较
采用水力模块机房 |
传统工艺机房 |
采用天同水力模块全套系统,当日安装当日调试 |
安装时间短则一周长则一月 |
简单安装人员两人,按说明书装配 |
安装需要多工种人员多达5-10人,需专业熟练工人设计图施工 |
采购简单,现场材料损耗几乎没有 |
采购繁杂,材料多达上百种,现场损耗多 |
材料精心挑选,标准化作业,经严格测试,质量可靠 |
材料质量参差不齐,现场安装拼凑,人为因素影像质量 |
控制系统专业生产、选型,保扩功能完善绝无后顾之忧 |
控制系统现场临时拼凑,质量控制程序无,隐患多 |
产品箱体内壁粘有消音材料,减少噪音 |
设备分散,噪音大不便于降低噪音 |
专业人员精心设计,将设备效率发挥到极致,杜绝能源浪费 |
现场随意选型,通用性差,设备能耗远远超出实际需求 |
可搭配所有水冷中央空调设备使用 |
每个项目都是不同方案,不同设备采用不同产品 |
型号单台最大可标配160kW空调机(一用一备),可多台并接任意组合,安装节点少,具有可控性 |
节点多,隐患多,可控性差 |
造价以空调机房为例,采用水力模块式施工造价简单、清晰。同比节约15%以上 |
造价以空调机房为例,采用传统工艺机房施工复杂,繁琐。同比高出15%以上 |
设计选型简便,可选单/双泵、变频泵等,自动节换,多泵并联等多种应用方案,供客户选择,可以随时增减 |
需专业人员根据不同案例设计,耗时长久,才能提供类似方案,且不能调整 |
多种专业便捷连接选配件,安装更放心,更省时 |
所有材料均需到市场采购,质量可靠性差,采购周期长 |

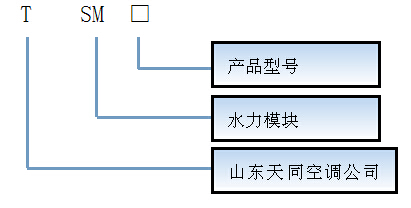

五、型号编制说明
六、产品的规格参数
机组型号 TSM |
03 |
05 |
07 |
10 |
推荐制冷量范围(kW) |
5~15 |
16~25 |
26~35 |
36~45 |
用户侧 |
循环水量 m3/h |
1~3 |
4~5 |
6~7 |
8~10 |
扬程范围 m |
15~35 |
13~30 |
12~28 |
26~27 |
进出水管 G |
G 1-1/4″ |
G 1-1/2″ |
G 1-1/2″ |
G 1-1/2″ |
水源侧 |
循环水量 m3/h |
1~3 |
4~5 |
6~7 |
8~10 |
扬程范围 m |
15~35 |
24~26 |
22~24 |
26~27 |
进出水管 G |
G 1-1/4″ |
G 1-1/2″ |
G 1-1/2″ |
G 1-1/2″ |
水泵/膨胀罐个数 |
2 |
补水口 G |
G 3/4″ |
G 1″ |
运行电源模式 |
380V/3N~/50Hz带热保护、相序保护、电源保护 |
外形尺寸(L*W*H) |
1105×585×795 |
1105×585×795 |
1300×700×800 |
1400×800×1000 |
机组额定输入功率 (kW) |
2×0.8 |
2×1.15 |
2×1.2 |
2×2.25 |
净重 kg |
110 |
120 |
120 |
130 |
|
机组型号 TSM |
14 |
18 |
25 |
35 |
推荐制冷量范围(kW) |
46~65 |
66~80 |
81~115 |
116~160 |
用户侧 |
循环水量 m3/h |
11~14 |
15~18 |
19~25 |
26~35 |
扬程范围 m |
25~27 |
24~25 |
28~29 |
24~27 |
进出水管 DN |
50 |
65 |
80 |
80 |
水源侧 |
循环水量 m3/h |
11~14 |
15~18 |
19~25 |
26~35 |
扬程范围 m |
25~27 |
24~25 |
28~29 |
24~27 |
进出水管DN |
50 |
65 |
80 |
80 |
水泵/膨胀罐个数 |
2 |
补水口 G** |
G 1-1/4″ |
G 1-1/2″ |
运行电源模式 |
380V/3N~/50Hz带热保护、相序保护、电源保护 |
外形尺寸(L*W*H) |
1500×950×1100 |
1600×1100×1200 |
1600×1200×1400 |
1600×1300×1500 |
机组额定输入功率 (kW) |
2×2.3 |
2×3.1 |
2×4.1 |
2×4.2 |
净重 kg |
150 |
188 |
208 |
232 |
七、搬运和安装场地
1、机组安装场合必须留有足够的空间以供散热和方便安装维修人员进出。
2、基础四周排水应良好,不得有积水,以免积水过深影响机组。机组就位后应在机组与基础之间放置防震软垫,用底脚螺栓加以固定。
3、机组可安装于屋顶,阳台或屋外庭院,应注意支撑面有足够的强度能承受机组运行时的重量,其地面强度须坚固,不易引发共振及噪音。
4、为了保护机组,防止损坏或划伤,当悬吊移动时,请使用柔软材料的吊索。
产品技术不断进步,参数变更恕不另行通知,欢迎来电垂询公司最新产品资料。
