一、工作原理
旋流除砂器是利用离心分离的原理进行除砂,由于进水管安装在筒体的偏心位置,当水通过进水管进入旋流除砂器后,首先沿筒体的周围切线方向形成斜向下的周围流体,水流旋转着向下推移,当水流达到锥体某部位后,转而沿筒体轴心向上旋转,最后经出水管排出,杂污在流体惯性离心力和自身重力作用下,沿锥体壁面落入设备下部锥形渣斗中,锥体下部设有构件防止杂物向上泛起,当积累在渣斗中的杂物到一定程度时,只要开启手动阀门,杂物即可在水流作用下流出旋流除砂器。
旋流除砂器根据离心沉降和密度差的原理设计,当水流在一定的压力下从除砂进水口以切向进入设备后,产生强烈的旋转运动,由于砂和水密度不同,在离心力、向心力、浮力和流体曳力的共同作用下,使密度低的水上升,由出水口排出,密度大的砂粒由设备底部的排污口排出,从而达到除砂的目的。
二、性能特点与应用
旋流除砂器在水处理领域通过水力旋流,可实现除砂降浊、固液分离的应用。因此在水处理领域是性价比最高的水质预处理设备。
特点如下:
结构简单,成本低廉,易于安装和操作,几乎不需要维护。
与扩大管、缓冲箱、沉淀池等除砂设备相比,具有体积小、处理能力大、节省现场空间、
降低工程造价等优点。
应用范围和领域:
应用范围:河水、井水除砂、洗煤水、工业选矿、固液分离、液体除气以及非互溶液的分离等。
应用领域:可应用于空调水处理、游泳洗浴、生产生活、化学、石油、矿业、医药、纺织等许多行业。
三、产品操作说明
1、正常工作时,需开启进、出水阀门,关闭排污阀;
2、当储砂缸内存砂到一定高度时,应及时打开排污阀排污,直到流出清水时止;
3、排污完毕请关闭排污阀;
4、如排砂压力不足,可适度关小出水阀门。
四、技术参数
材质:碳钢 原水浊度 ≤ 300°
水头损失:0.028MPa 出水浊度≤10°
进水压力≥0.15~2Mpa 除砂直径 > 0.1mm

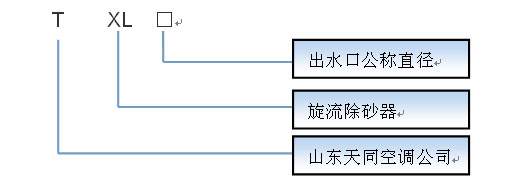

五、旋流除砂器型号编制说明

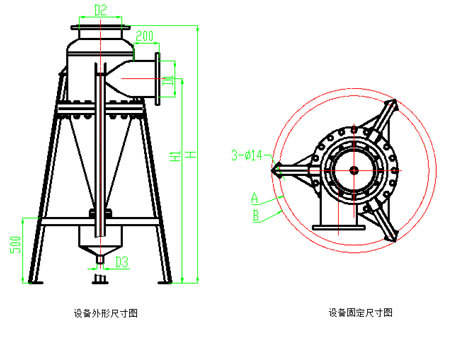

六、产品技术参数及规格尺寸
型号 |
处理
水量
(t/h) |
进水
压力
(MPa) |
最大分
离粒径
(mm) |
分离
粒度
(um) |
固定螺栓孔直径圆A(mm) |
外形尺寸(mm) |
进水口
D1
(mm) |
出水口
D2
(mm) |
排污口
D3(mm) |
平均除砂率
(%) |
B |
H1 |
H |
TXL25 |
5 |
0.15
~
2.0
|
1.5 |
30~70 |
780 |
830 |
1170 |
1350 |
20 |
25 |
25
G1"A |
>96 |
TXL32 |
8 |
1.5 |
30~70 |
25 |
32 |
>96 |
TXL40 |
12 |
2 |
40~100 |
32 |
40 |
>95 |
TXL50 |
20 |
2 |
40~100 |
40 |
50 |
>95 |
TXL65 |
35 |
2 |
40~100 |
50 |
65 |
>95 |
TXL80 |
50 |
3 |
50~150 |
840 |
900 |
1280 |
1450 |
65 |
80 |
>94 |
TXL100 |
80 |
6 |
50~150 |
80 |
100 |
>94 |
TXL125 |
120 |
6 |
50~150 |
1120 |
1200 |
1390 |
1600 |
100 |
125 |
40
G1-1/2"
A |
>93 |
TXL150 |
180 |
10 |
74~200 |
125 |
150 |
>93 |
TXL200 |
260 |
12 |
74~200 |
1150 |
1260 |
1570 |
1980 |
150 |
200 |
>92 |
TXL250 |
320 |
15 |
80~200 |
200 |
250 |
>92 |
TXL300 |
450 |
16 |
80~250 |
1200 |
1290 |
1800 |
2120 |
250 |
300 |
>90 |
TXL350 |
600 |
20 |
100~300 |
300 |
350 |
>90 |
七、产品选型原则
1、首选出水口口径与用户管道相同。旋流除砂器进口设计比出口小一个型号,目的是增加进口流速,提高除砂效果。
2、技术参数表中处理水量是按照标准流速计算得出。用户根据管道口径选型一般都能满足使用,也可选大型号产品或两台并联使用以增大处理水量和增强除砂效果。
3、水质含砂量较大时,若一级处理不能达到标准时,可采用两级或多级处理以达到除砂要求。
4、安装使用前必须熟读随机携带的使用说明书。
5、如有压力和形状等特殊使用要求的,请在订货时说明,可为用户订制。
6、产品以实物为准。
产品技术不断进步,参数变更恕不另行通知,欢迎来电垂询公司最新产品资料。
