一、产品介绍
冬季环境温度越低空调主机的工作效率越低。当环境温度过低时,由于环境温度与制热标准工况相差很大,按标准工况设计的空调机组能提供的热量远低于标准工况的热量。压缩机在高压缩比下工作,必然导致压缩机的容积效率、指示效率下降。为提高机组运行效率和延长机组使用寿命,比较好的方法是增加辅助热源设备,辅助电加热器则是较理想的辅助热源设备。
辅助电加热器安装后与中央空调主机融为一体,使用时可实现与机组联动控制,只需接通电源便能自动完成控制及保护的功能。对循环水进行加热,提高水温,既保证了空调机组的启动和运行的正常,又提高了空调机组的制热效率和制热效果。
二、产品特点
※环保
采用电能作为动力,对环境不产生任何污染。
※节能
1、水流方向设计合理,加热均匀,无高、低温死角,热效率高。
2、产品内胆与外壳之间填实了优质保温材料,提高其保温效果。
3、大功率的辅助电加热器采用多组控制分组启动的加热方式,不但安全可靠,而且能达到节能目的。
※安全
1、 除进出水口对接法兰盘以外,整体为不锈钢制造,结构美观、大方、体积小,适合长期户外使用,抗腐蚀力强。
2、 内部电加热管,主要零部件采用了进口原料,加工过程中也使用了先进的生产设备和工艺,大大增加了电加热管在水中的抗腐蚀性,保证安全稳定的运行。
3、 辅助电加热器两组以下为机械温控器(出厂温度高温60℃,低于45℃),两组以上(含两组)为数显温控仪,可以自由设置上限和下限温度。全部配置过热保护器(默认90℃),过热保护器用来控制超温保护,起到二次保护的作用。
4、配套电控箱内的电器件全部选用通过CCC认证厂家的配件,保证产品的安全性。
※方便
1、 辅助电加热器上方配备安全阀,还可以手动排气。
2、 辅助电加热器维修和保养方便,先断开电源,拧下密封端盖上的螺丝,再拧下电加热管法兰上的螺母就可以取出电热管。
3、 辅助电加热器可根据客户需求,采用多组加热分级启动,还可根据客户要求配置辅助电加热器控制柜。
4、 辅助电加热器可与中央空调机组实现联动控制,对循环水进行预加热,提前提高水温,保证机组正常启动,提高空调机组制热效率。
5、产品体积小、占地少、移动方便,并进行了防水设计。
三、产品使用注意事项
1、辅助电加热器是为中央空调设计的,改变使用用途可能造成损坏,如需其他用途客户可提出说明,另行定做。
2、辅助电加热器在通电前,必须保证空调水系统正常循环后或辅助电加热器筒体内水满后,才能通电使用。温控器和过热保护器只有在辅助电加热器充满水的情况下起作用,所以应避免出现加热管干烧现象。辅助电加热器无水干烧或半真空干烧(筒体内下部有水,上部无水),都可能对辅助电加热器造成损坏。建议管道系统要安装水流量开关和自动排气阀。因水质不好、造成水垢太多而烧坏加热管,我公司不承担责任。
3、辅助电加热器的主要电路和信号线必须正确连接,接线端子接线要稳妥牢固,接好保护地线,安装漏电保护开关,电源电压与辅助电加热器的标注相符。
4、夏季不用加热器时建议对罐体内壁和加热管进行清洗维护,以此来增强加热器的使用寿命。冬天不用时要把辅助电加热器筒体内的水放净,防止结冰冻坏。
5、辅助电加热器安装时要在接线端预留一定的空间,便于维护保养。进出水口做保温处理,防止热量散失。

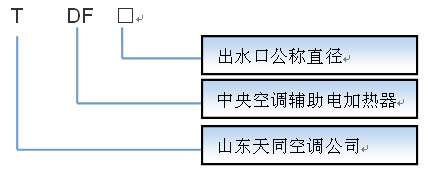

四、产品型号编制说明
五、产品技术参数及规格尺寸
型号 |
功率
(kW) |
电压(V) |
电流(A) |
进出水口径 DN |
排污口DN |
外形尺寸(mm)
长×宽×高 |
TDF3 |
3 |
220/380 |
13.6/4.5 |
25 |
25 |
390×160×300 |
TDF4 |
4 |
18.2/6 |
32 |
400×160×300 |
TDF5 |
5 |
22.7/7.5 |
460×160×300 |
TDF6 |
6 |
27.3/9 |
460×160×300 |
TDF9 |
9 |
380 |
13.5 |
510×160×300 |
TDF10 |
10 |
15 |
40 |
510×160×300 |
TDF12 |
12 |
18 |
510×160×300 |
TDF15 |
15 |
22.5 |
640×195×350 |
TDF18 |
18 |
27 |
800×195×390 |
TDF20 |
20 |
30 |
50 |
800×195×390 |
TDF25 |
25 |
37.5 |
910×230×480 |
TDF30 |
30 |
45.5 |
910×230×480 |
TDF35 |
35 |
52.5 |
930×285×550 |
TDF40 |
40 |
60 |
65 |
930×285×550 |
TDF50 |
50 |
75 |
32 |
930×285×550 |
TDF60 |
60 |
90 |
1000×300×550 |
TDF70 |
70 |
105 |
80 |
1000×300×550 |
TDF80 |
80 |
120 |
1000×300×550 |
TDF100 |
100 |
150 |
125 |
1200×390×750 |
TDF150 |
150 |
225 |
150 |
1820×390×750 |
TDF200 |
200 |
300 |
40 |
1820×390×750 |
TDF300 |
300 |
450 |
2320×390×755 |
